名稱：剛體滑觸線
型 號：JGH-II型
價 格：0元

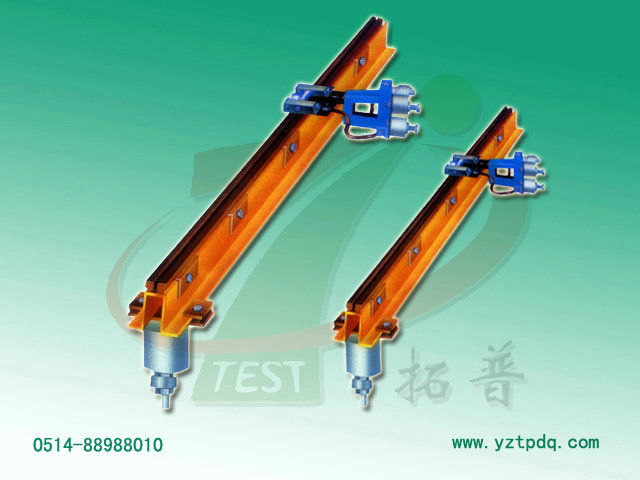

JGH-II型剛體滑觸線由梯型銅棒和槽鋼或由“T”型銅排和槽型鋁結合及由燕尾槽銅棒和高鋼度工字鋼相構成。剛體滑觸線用高強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。
 詳細介紹
產品簡介
  JGH-II型剛體滑觸線由梯型銅棒和槽鋼或由“T”型銅排和槽型鋁結合及由燕尾槽銅棒和高鋼度工字鋼相構成。剛體滑觸線用高強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。

功能特點
  1、運行可靠，不發生電源中斷故障。
 2、可使用高溫、高粉塵、高腐濁氣體等惡劣環境。
 3、機械強度大、不易彎曲變形、能耐受強大的短路沖擊電流。
 4、可根據用戶需要廟宇載流量，可達3000A以上，電壓等級可達到5KV以上。
 5、采用銅或銅鋁導體，可大幅度降低導線電能損耗。
 6、添加輔助電纜后，可組成低阻抗滑觸線，導線阻抗成倍降低。
 7、布線可在上部、側面或下部滑觸。
 8、JGH-“I”型滑觸線更有散熱面特大，結構緊湊簡單，安裝維修方便等特點。
 9、JGH-II型由燕尾槽銅棒和高鋼度工字鋼構成，其嵌裝工藝保證了銅棒和工字鋼的緊密結合。

型號規格

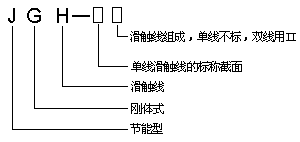

鋼體滑觸線型號、規格及額定電流值

型號 標稱截面 mm2 額定電流（A） 重量KG/6米
JGH-85 85 300 24.3
JGH-110 110 400 25.9
JGH-170 170 500 29.4
JGH-240 240 700 46.1
JGH-320 320 900 50.4
JGH-170II 2×170 1000 53.9
JGH-240II 2×240 1300 62.2
JGH-320II 2×320 1500 68.8
JGH-“I”500 500 1200 19.8
JGH-“I”750 750 1600 27.6
JGH-“I”900 900 1800 36.6
JGH-“I”1100 1100 2200 41.4
JGH-“I”1300 1300 2500 48
JGH-“I”1600 1600 3000 60

鋼體滑觸線一般情況下按6m定尺長度供貨。
鋼體滑觸線絕緣支架安裝間距一般為3m
滑觸線分為單線式和雙線平等饋電式兩種，除雙線平等式以JGH-□II表示外，單線式不另加表注，其斷面如下：

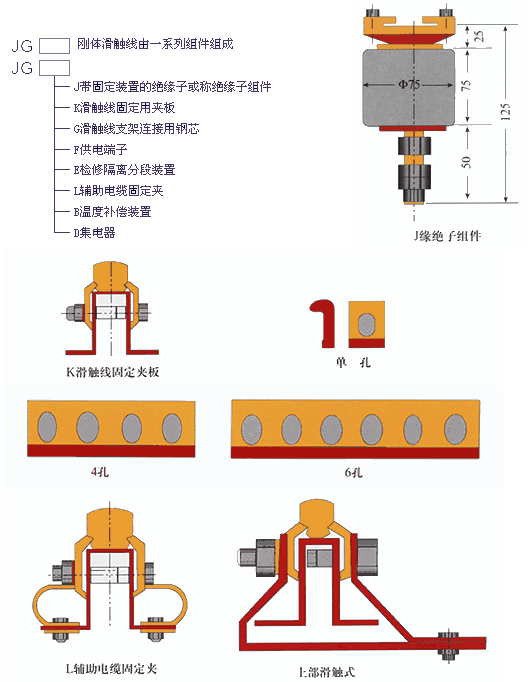

鋼體滑觸線系列配套件



型號 JDG-I JDG-II
額定電流（A） 600
　
1200
接觸壓力 6±2
　		 10±2
電壓（V） 600 600-300
滑塊材料 粉末合金 粉末合金

鋼體滑觸線的連接

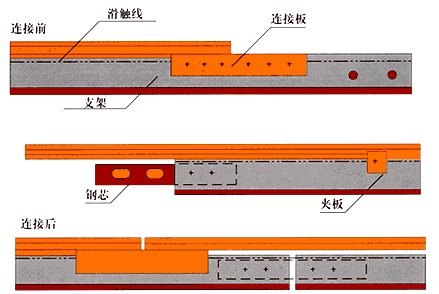

滑觸線的連接如下圖所示：

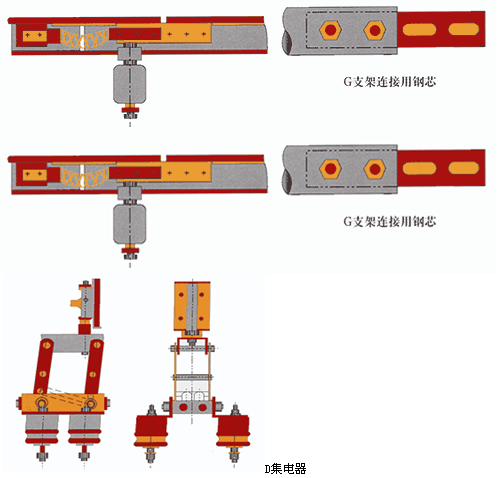

    連接時，將兩段支架，通過內部的鋼芯用螺栓連接，銅導體則用二塊長夾板、夾緊在支架上，為了防止剛體因溫度變化引起的膨脹，安裝時在連接處應留有間隙，間隙的尺寸見下表：

工作場地的周圍溫度 30°C 40°C 60°C 70°C
間隙尺寸 3-5mm 5-7mm 7-9mm 10-15mm


予留間隙的尺寸跟安裝時的環境溫度有關，一般冬季安裝時取高值，夏天安裝時取低值。

滑觸線的安裝

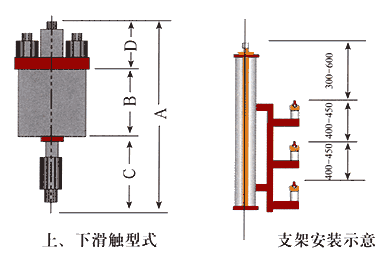

    滑觸線的安裝方式，一般常用的為上部滑觸和下部滑觸二種，也可根據用戶要求，采用其它安裝方式。
    滑觸線的安裝支架一般為3m一個，特殊情況亦可采取加強措施適當擴大距離，三根滑觸線之間的相間距離為400mm，如為低阻抗滑觸線，相間距離可擴大到450mm。
鋼體滑觸線的設計數據及計算方式
1、滑觸線阻抗值及100A-100m時的線路電壓降值（使用電壓為380V，COS為0.8時）

滑觸線規格
mm2		 相間距離
mm		 在90°C時阻降值Z
Ω/Km		 100A-100m時線路電壓降
△u（V） △u%
85 200 0.3629 6.29V 1.65%
300 0.3813 6060V 1.73%
400 0.3946 6084V 1.80%
110 200 0.3202 5.55V 1.16%
300 0.3404 5.90V 1.55%
400 0.3552 6.15V 1.62%
170 200 0.2690 4.66V 1.23%
300 0.2915 5.05V 1.33%
400 0.3078 5.33V 1.40%
240 200 0.2459 4.26V 1.12%
300 0.2716 4.70V 1.24%
400 0.2857 4.95V 1.30%
320 200 0.2328 4.03V 1.06%
300 0.2596 4.50V 1.18%
400 0.2741 4.75V 1.25%
2×170 200 0.2076 3.60V 0.95%
300 0.2319 4.02V 1.06%
400 0.2493 4.32V 1.14%
2×240 200 0.1976 3.42V 0.90%
300 0.2249 3.90V 1.03%
400 0.2416 4.19V 1.10%
2×320 200 0.1932 3.35V 0.88%
300 0.2178 3.77V 0.99%
400 0.2046 4.06V 1.07%

2、滑觸線在短路時耐受電流值（KA）（安裝支架間距為3m時）

滑觸線規格
mm2		 滑觸線三相平放時相間距離為 滑觸線三相豎放時相間距離為
200mm 300mm 400mm 200mm 300mm 400mm
85 22 26 31 29 35 41
110 23 27 32 30 36 42
170 25 30 35 32 39 45
240 41 >50 >50 >50 >50 >50
320 43
2×170 >50
2×240
2×320

3、鋼體滑觸線的撓度量

滑觸線規格
mm2		 滑觸線三相豎放時，支架間距離為 滑觸線三相平放時，支架間距離為
2m 3m 4m 5m 2m 3m 4m 5m
85 0.28 1.44 4.6 11.1 0.33 1.62 5.14 12.6
110 0.31 1.52 4.8 11.8 0.35 1.72 5.44 13.2
170 0.35 1.73 5.4 13.5 0.38 1.96 6.17 15.0
240 0.16 0.84 2.3 5.4 0.20 1.08 3.20 7.8
320 0.19 0.96 2.4 5.9 0.24 1.20 3.60 8.4
2×170 0.22 1.09 3.5 8.5 0.17 0.86 2.70 6.6
2×240 0.16 0.79 2.5 6.1 0.22 1.12 3.50 8.5
2×320 0.18 0.91 2.9 7.1 0.25 1.28 4.10 10.0

4、負荷電流計算
    滑觸線負荷電流計算方法，過去采用二項公式計算?，F(xiàn)介紹國外多數資料中采用的計算方式如下：即根據起重機上安裝的有可能同時運轉的電動機和額定電流乘以暫載系數和多臺起重機的同時系數。
    負荷電流（I）=所有工作電動機額定電流（1H）×暫載系數（FED）×同時系數（F）
    FED暫載系數按下表確定：（多臺起重機同時工作系數：F取0.4-0.7）

暫載率（ED） 暫載率（FED）
100% 1.00
80% 0.90
60% 0.78
50% 0.71
40% 0.63

5、滑觸線路的電壓降問題
    過去設計滑觸線路時，采用大電流來檢驗電壓降。即從低壓屏上的饋電形狀到滑觸線取末端，包括供電電纜在內的電壓降不得超過12%，也就是滑觸線和供電線路當作一個整體來考慮，在滿足電壓降的要求下，務使投資少。隨著近年來引進工程增多，綜合國外資料，國外一般都以負荷計算電流來檢驗電壓降，包括供電線路在內到滑觸線末的電壓降值不得超過5%。
    電壓計算公式：
    △u=√ 3 × I×I×Z  或△u=√ 3 × I×I×（RCOSρ+XSinΨ）
    式中：△u=電壓降（V），  I=負荷計算電流（V），  R=電阻（Ω/km）
          X=電感（Ω/km），  Z=阻抗（Ω/km），  L=滑觸線諸長度
    滑觸線計算長度方式：為滑觸線全長
    在滑觸線端部供電時：I=L
    在滑觸線中部供電時：I=L/2
    在滑觸線兩端部同時供電時：I=L/4
    在滑觸線兩端端部距L/6處供電時：I=L/6

低阻抗滑觸線

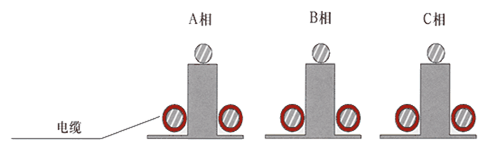

    近代工業中，起重機噸位日益增大，運行距離也愈來愈長，如何處理滑觸線上的電壓降不超過允許值問題，需要設計過程中妥善解決。過去解決電壓降過大的方法，不外乎采用：加大滑觸線和供電線路的截面；增加滑觸線上的供電點數；縮小三根滑觸線之間的相間距離等等，但這些措施往往收效甚微或很不經濟，這是因?yàn)榛|線路中的電抗值難以降低，所以先要解決如何減少滑觸線路上的電抗值著手。本公司同有關設計單位一起，研究國外資料，在剛體滑觸線上的基礎上，添加兩根輔助電纜，組成低阻抗滑觸線后，可使線路阻抗值成倍地降低（根據不同規格的剛體添加不同截面的電纜后，其阻抗值可以降低到原來的1/2-1/3）下面為低阻抗滑觸線的簡要配置圖：
