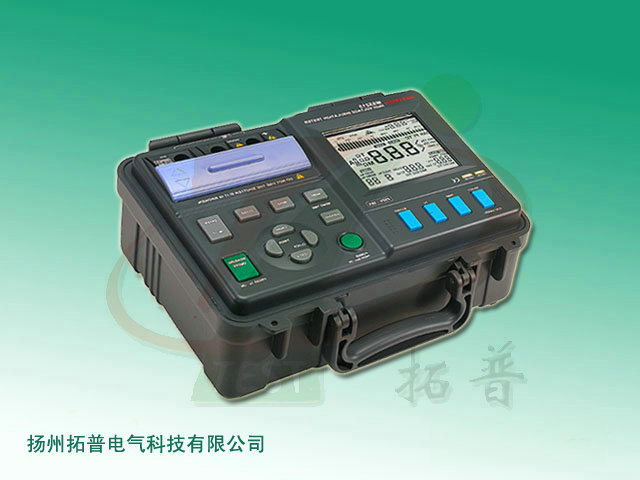

產品簡介 MS5215 數字高壓絕緣電阻測試儀是一款寬測量范圍的絕緣電阻測試儀，適用于從低壓到高壓的各種場合。能夠產生很寬范圍的測試電壓，從250V到5KV。測試電壓預設為250V，500V，1KV，2.5KV，5KV選擇，或者設定為需要一個電壓，設置間隔為25V或者100V遞增或遞減。 MS5215絕緣電阻測試儀采用大屏幕顯示，測量結果有刻度條指示。可以存儲多達100個手動測試數據和10組日志測試數據。該產品結構緊湊，牢固耐用，便于攜帶。 功能特點 1、適用于高壓設備（變壓器、電機、電纜、馬達、電纜等）的絕緣電阻測試。 2、測試電壓可調，從250V～5000V范圍內25V/100V步進設置。 3、電阻測量范圍達5TΩ。 4、短路電流達到3mA。 5、PI（極化指數）、DAR（感應吸收比）的自動計算和實時顯示。 6、兩種階梯模式電壓測量。 7、溫度測量、溫度補償、泄漏電流測量。 8、數據存儲及上傳，生成中文報告。 9、測量時間設定。 10、PI（極化指數）和DAR（感應吸收比）。 PI（極化指數）：10min時的絕緣電阻（R10min）與lmin時的絕緣電阻（R1min）的比值。 DAR（感應吸收比）：（1）60s時的絕緣電阻（R60s）與15s時的絕緣電阻（R15s）的比值。 （2）60s時的絕緣電阻（R60s）與30s時的絕緣電阻（R30s）的比值。 11、溫度補償測量 （1）用來獲得與當前環境溫度不同的溫度條件下的絕緣電阻值。 （2）測試儀將測量的電阻值轉換為參考溫度下的絕緣電阻值，并顯示結果。 （3）根據被測物體的不同特性，有10種補償方式（詳見說明書） 12、記錄及PC上傳測量數據 （1）測試儀能夠在內部存儲器中保存測量數據、設定參數、時間和日期。 （2）手動存儲10組(每組10個記錄)共記錄100個數據。 （3）記錄10組日志數據，每一組數據記錄最多包含360個。 （4）安裝USB協議，連接到PC。 （5）顯示獲得的數據和日志記錄，制作階梯電壓測試圖形，保存測試數據文件。 13、由PC設置測試儀的參數：日期和時間、PI間隔時間、階梯電壓測試電壓作用時間。 技術指標 1、測試電壓：直流250V～5.00KV 2、設定方法： （1）由預置電壓中選擇（250V，500V，1KV，2.5KV，5KV） （2）細調節（250V-1KV間的分辨率為25V，1KV-5KV間的分辨率為100V） （3）輸出電壓精度：設置值的±5% 3、額定測量電流： （1）250V-1.00KV -------- 1mA （2）1.10KV-2.50KV------- 0.5mA （3）2.60KV-5.00KV------- 0.25mA 4、步進電壓測（兩種方式）： STEP 2.50KV：500V、1KV、1.5KV、2KV、2.5KV STEP 5.00KV：1KV、2KV、3KV、4KV、5KV 5、絕緣電阻測量范圍：0-5TΩ 設置測試電壓 測量范圍 基本誤差極限值 250V 直流 0.01MΩ～2.5GΩ ±(5%讀數+5字) 2.51GΩ～250GΩ ±(20%讀數+10字) 500V 直流 0.01MΩ～5.0GΩ ±(5%讀數+5字) 5.01GΩ～500GΩ ±(20%讀數+10字) 1000V 直流 0.01MΩ～10GΩ ±(5%讀數+5字) 10.1GΩ～500GΩ ±(20%讀數+10字) 501GΩ～999GΩ ±(30%讀數+20字) 2.5kV 直流 0.01MΩ～25GΩ ±(5%讀數+5字) 25.1GΩ～500GΩ ±(20%讀數+10字) 501GΩ～999GΩ ±(30%讀數+20字) 1TΩ～2.5TΩ ±(30%讀數+40字) 5 kV 直流 0.01MΩ～50GΩ ±(5%讀數+ 5字) 50.1GΩ～500GΩ ±(20%讀數+10字) 501GΩ～999GΩ ±(30%讀數+20字) 1TΩ～5TΩ ±(30%讀數+40字 6、泄漏電流測量范圍：1.00nA-3.00mA自動量程 量 程 測量范圍 基本誤差極限值 10nA 1.00nA～9.99nA ±（15%讀數＋1nA） 100nA 9.0nA～99.9nA ±（15%讀數＋5字） 1000nA 100nA～999nA ±（2.5%讀數＋5字） 10μA 0.90μA～9.99μA 100μA 9.0μA～99.9μA 1000μA 90μA～999μA 3mA 0.90mA～3.00mA 7、電壓測量范圍 測量模式 直流電壓 交流電壓 測量范圍 ±(50V～1000V) 50V～750V/(50Hz～60Hz) 精度誤差 ±(5%讀數＋5字) 輸入電阻 大約10M 友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
設置測試電壓
測量范圍
基本誤差極限值
250V 直流
0.01MΩ～2.5GΩ
±(5%讀數+5字)
2.51GΩ～250GΩ
±(20%讀數+10字)
500V 直流
0.01MΩ～5.0GΩ
5.01GΩ～500GΩ
1000V 直流
0.01MΩ～10GΩ
10.1GΩ～500GΩ
501GΩ～999GΩ
±(30%讀數+20字)
2.5kV 直流
0.01MΩ～25GΩ
25.1GΩ～500GΩ
1TΩ～2.5TΩ
±(30%讀數+40字)
5 kV 直流
0.01MΩ～50GΩ
±(5%讀數+ 5字)
50.1GΩ～500GΩ
1TΩ～5TΩ
±(30%讀數+40字
量 程
10nA
1.00nA～9.99nA
±（15%讀數＋1nA）
100nA
9.0nA～99.9nA
±（15%讀數＋5字）
1000nA
100nA～999nA
±（2.5%讀數＋5字）
10μA
0.90μA～9.99μA
100μA
9.0μA～99.9μA
1000μA
90μA～999μA
3mA
0.90mA～3.00mA
測量模式
直流電壓
交流電壓
±(50V～1000V)
50V～750V/(50Hz～60Hz)
精度誤差
±(5%讀數＋5字)
輸入電阻
大約10M
