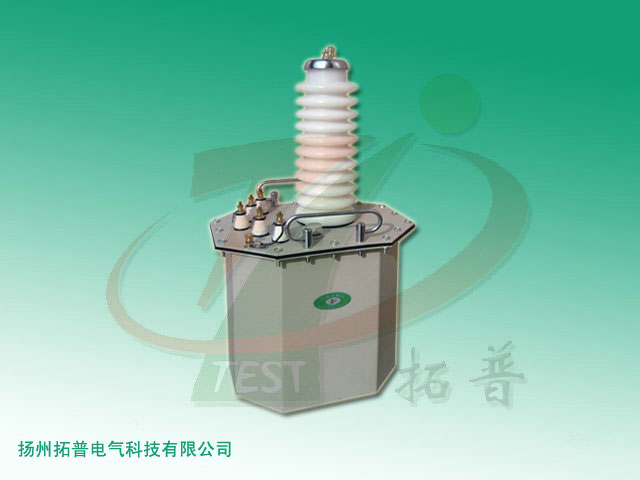

產品簡介 TPSBJ-JZ 交直流試驗變壓器是在同類產品YDJ型高壓試驗變壓器的基礎上，按試驗變壓器標準DL/T848.2-2004要求，經改進后生產的一種輕型試驗變壓器產品，本系列產品具有體積小、重量輕、結構緊湊、攜帶方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻交流或高壓直流耐壓試驗，它是高壓試驗中較好的儀器。 工作原理
TPSBJ-JZ 交直流試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流220V電壓（10KVA以上為380V）接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。 產品結構 TPSBJ-JZ 交直流試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
技術指標
1、使用環境條件
環境溫度不高于+40℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過3500米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?/span>
3、TPSBJ-JZ系列交直流試驗變壓器額定參數；
規格
容量
(kvA)
高壓輸出
高壓輸出(mA)
低壓輸出
儀表
變比
AC
DC
電壓
電流(A)
高/儀
1.5/50
1.5
50
70
30
15
200
7.5
100
500
3/50
3
60
5/50
5
25
10/50
10
20/50
20
400
380
53
30/50
600
79
5/100
140
13
1000
10/100
20/100
30/100
300
20/150
150
210
130
30/150
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被試品電容電流，A ； f — 電源頻率， Hz；
Cx — 被試品電容量，μF ； U — 試驗電壓有效值，V；
Se — 試驗變壓器所需額定容量， KVA
被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。
幾種常用被試品的電容量（pF） 表
線路絕緣子
≤50
電容式互感器
3000～5000
高壓套管
50～600
電力電纜（每米）
150～400
高壓斷路器
電流互感器
電磁式互感器
100～1000
電力變壓器
500～1000
1000～6000
6000～10000
