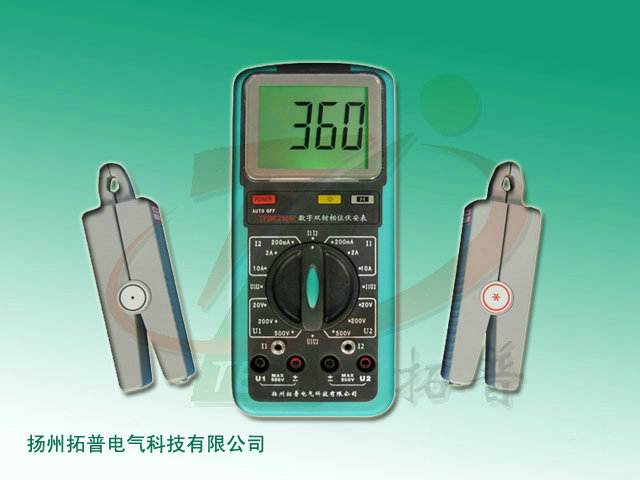

產品概述 TPSMG2000E 數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，超大字符。 TPSMG2000E數字雙鉗相位伏安表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。 工作原理 TPSMG2000E數字雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。 產品別稱 相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表。 結構特點 1、結構精巧，使用方便 ● 手持式結構； ● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限； ● 顯示器采用了高反差液晶顯示屏，超大字符； ● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。 2、分辨率高 采用專業電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。 3、低功耗 該相位表微功耗設計，且具有電池電壓檢測功能。 技術參數 1、基本誤差 1.1 參比工作條件 （a）環境溫度：（23±5）℃ （b）環境濕度：（45～75）% RH （c）被測信號波形：正弦波、β=0.02 （d）被測信號頻率：（50±0.2）Hz （e）被測載流導線在鉗口中的位置：任意 （f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A （g）外參比頻率電磁場干擾：應避免 1.2 基本誤差極限 1.2.1 交流電壓見表1 表1：交流電壓測量誤差 量限 分辨率 基本誤差極限 20V 0.01V ±（0.3%讀數+0.2%量程) 200V 0.1V ±（0.3%讀數+0.2%量程) 500V 1V ±（0.3%讀數+0.2%量程) 輸入阻抗：各量限均為2MΩ 相位測量時，電壓端輸入阻抗>500KΩ 1.2.2 交流電流見表2 表2：交流電流測量誤差 量 限 分 辨 率 基本誤差極限 200mA 0.1mA ±（0.3%讀數+0.2%量程） 2A 1mA 10A 10mA 1.2.3 相位 U-U、U-I、I-I見表3 表3：工頻相位測量誤差 范 圍 分 辨 率 基本誤差極限 0～360° 1° ±2° 2、工作誤差 2.1 額定工作條件 （a）環境溫度：（0～40）℃ （b）環境濕度：（20～80）% RH （c）被測信號波形：正弦波、β=0.05 （d）被測信號頻率：（50±0.5）Hz （e）被測載流導線在鉗口中的位置：任意 （f）測量相位時被測信號幅值范圍 測 U1-U2相位時：30V～500V 測 I1-I2 相位時：10mA～10.00A 測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A （g）外參比頻率電磁場干擾：應避免 2.2 額定工作誤差極限 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。 3、安全特性 3.1 耐壓 電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗。 3.2 絕緣電阻 儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ 4、其它技術特性 4.1 顯示位數：3 1／2 4.2 采樣速率：3次/秒 4.3 電源：單個9V 迭層電池、電源電流小于5mA 4.4 外形尺寸 表殼尺寸： 186×86×33 鉗殼尺寸： 140×40×19 鉗口尺寸： Φ7×8 4.5 重量 表體： 280g 測量鉗：2×200g 測量鉗：2×200g 4.6 儲存條件 溫度：－10℃～50℃ 友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
表1：交流電壓測量誤差
量限
分辨率
基本誤差極限
20V
0.01V
±（0.3%讀數+0.2%量程)
200V
0.1V
500V
1V
表2：交流電流測量誤差
量 限
分 辨 率
200mA
0.1mA
±（0.3%讀數+0.2%量程）
2A
1mA
10A
10mA
表3：工頻相位測量誤差
范 圍
0～360°
1°
±2°
